Правильное размещение интернет-кабеля, оптоволокна, Wi-Fi-роутера, кабельных трасс и слаботочных розеток определяет не только стабильность связи, но и удобство эксплуатации инженерных систем в течение десятилетий. Ошибки, допущенные на этапе проектирования, нередко приводят к повторному ремонту, необходимости вскрывать стены и снижению качества беспроводного сигнала.

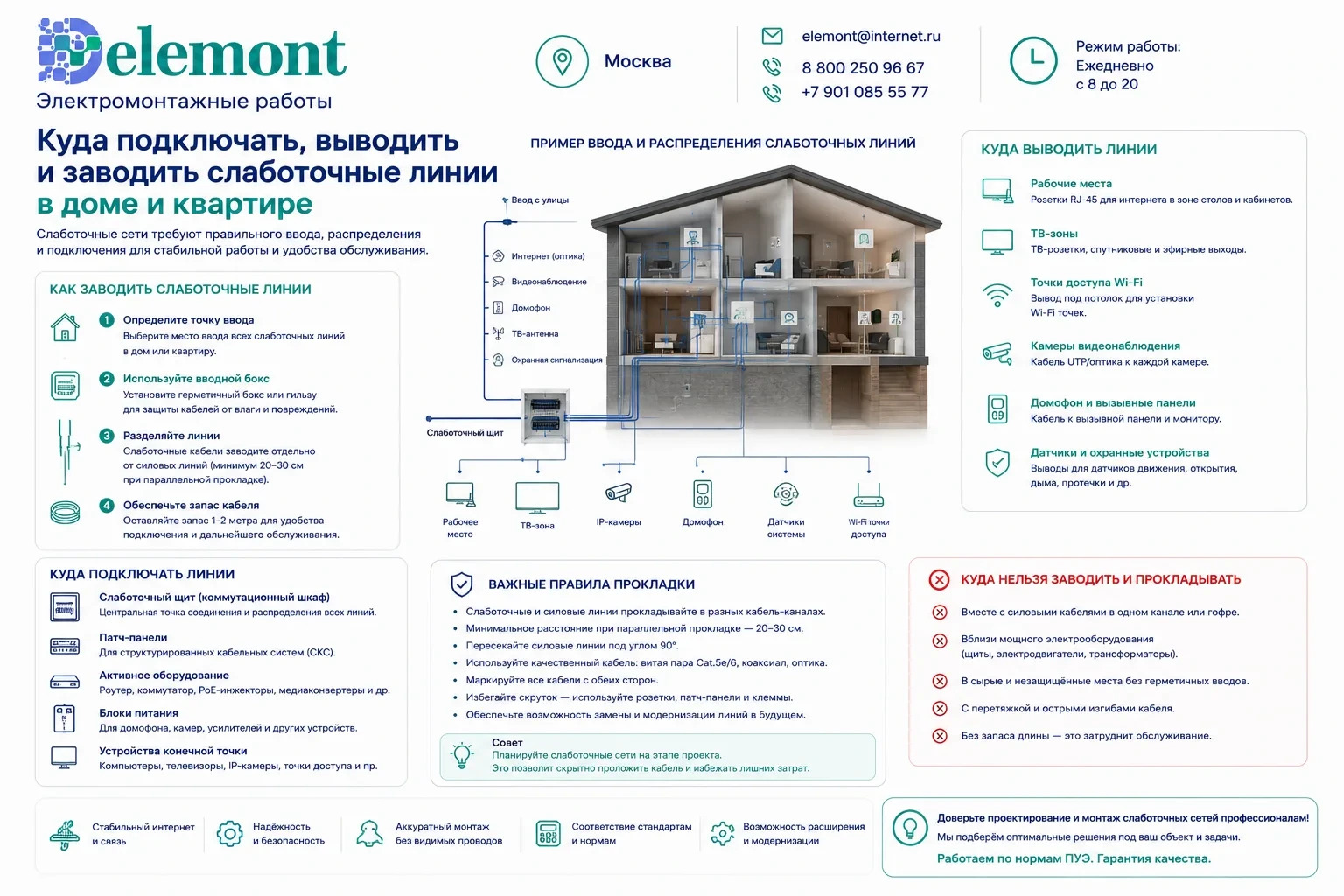

В статье рассмотрены современные требования к вводу слаботочных линий в здание, распределению кабелей, размещению коммутационных шкафов, серверных стоек, интернет-розеток и оборудования. Материал охватывает квартиры, частные дома, офисы и коммерческие помещения.
Куда прокладывать кабель от провайдера и где должен находиться ввод в здание?
Кабель оператора связи, независимо от того, используется витая пара категории Cat5e, Cat6, Cat6A либо оптоволоконная линия GPON, должен попадать в помещение через защищённую точку ввода. В многоквартирных домах такой ввод чаще располагается в этажном слаботочном щите, откуда линия заводится непосредственно в квартиру. В частном доме наиболее рациональным местом считается техническое помещение, котельная либо отдельная инженерная комната.
Если провайдер заводит оптоволокно непосредственно в жилую комнату, дальнейшая модернизация сети значительно усложняется. При появлении нового оборудования придётся тянуть дополнительные кабели через отделку помещения. Намного эффективнее сначала привести линию в распределительный шкаф, а уже затем разводить локальную сеть к рабочим местам, телевизорам, системам видеонаблюдения, точкам доступа Wi-Fi и контроллерам умного дома.
Современные нормы проектирования рекомендуют разделять силовые и слаботочные трассы. При параллельной прокладке расстояние между ними обычно выдерживают не менее 200 мм, а при пересечении стремятся обеспечить угол, близкий к 90°. Такое решение снижает влияние электромагнитных помех на передачу данных.
Куда заводить оптоволокно в частном доме?
В большинстве современных коттеджей оптимальным местом становится техническая комната. Именно здесь удобно разместить оптический терминал ONT, источник бесперебойного питания, коммутатор, патч-панель и маршрутизатор. После этого по дому разводится уже структурированная кабельная система на основе витой пары.
Распространённой ошибкой считается ввод оптоволокна непосредственно в гостиную рядом с телевизором. Первоначально такое решение кажется удобным, однако впоследствии любое расширение сети требует прокладки новых линий через жилые помещения.
При строительстве новых объектов имеет смысл одновременно предусмотреть резервные трубы для будущих линий связи. Стоимость такой подготовки во время строительства составляет доли процента от общей стоимости инженерных систем, тогда как последующая прокладка через готовую отделку обходится значительно дороже.
Если требуется профессиональное выполнение подобных работ, можно заказать прокладку слаботочных сетей в Москве и Московской области с учётом требований к структурированным кабельным системам, пожарной безопасности и дальнейшему обслуживанию оборудования.
Куда должен быть подключен кабель интернета?
Последовательность подключения зависит от технологии доступа. При GPON сначала используется оптический терминал ONT, затем маршрутизатор, далее коммутатор и только после этого конечные устройства. При Ethernet-подключении кабель провайдера сразу подключается к WAN-порту роутера.
Некоторые пользователи ошибочно подключают кабель провайдера непосредственно в LAN-порт маршрутизатора или в сетевую карту компьютера, хотя оператор предусматривает авторизацию только через определённую схему подключения. Результатом становятся отсутствие доступа в интернет либо невозможность использовать локальную сеть одновременно на нескольких устройствах.
Куда подключать кабель интернета в роутер?
Практически все современные маршрутизаторы имеют отдельный разъём WAN, который отличается цветом или подписью Internet. После подключения роутер получает IP-адрес провайдера, выполняет маршрутизацию трафика, трансляцию адресов (NAT), раздаёт IP-адреса через DHCP и обеспечивает работу беспроводной сети Wi-Fi.
Если интернет-кабель подключить в LAN-порт, маршрутизатор не сможет установить соединение с оператором связи. Некоторые модели автоматически переназначают порты, однако рассчитывать на такую функцию нельзя. При проектировании корпоративных сетей подобные автоматические механизмы чаще всего вообще отключаются.
Для скоростей до 1 Гбит/с достаточно качественной витой пары категории Cat5e, однако при строительстве нового объекта инженеры всё чаще используют Cat6 или Cat6A. Стоимость кабеля отличается незначительно, зато появляется возможность эксплуатации сети со скоростью 2,5, 5 и 10 Гбит/с после обновления оборудования.
Куда подключать кабель интернета к компьютеру?
Сетевая карта компьютера соединяется патч-кордом с маршрутизатором либо коммутатором. Именно такая схема позволяет одновременно пользоваться интернетом нескольким устройствам, использовать общий принтер, сетевые накопители NAS, IP-камеры и телевизоры Smart TV.
Если в доме планируется несколько стационарных рабочих мест, правильнее заранее предусмотреть отдельную линию до каждой розетки. Подключение нескольких комнат через дешёвые бытовые разветвители приводит к снижению надёжности сети и усложняет поиск неисправностей.
Мини-кейс. При реконструкции двухэтажного коттеджа площадью около 280 м² первоначально все компьютеры подключались по Wi-Fi. Средняя скорость обмена файлами внутри сети составляла около 180–220 Мбит/с, а задержки при видеоконференциях периодически превышали 25–30 мс. После монтажа структурированной кабельной системы Cat6A и подключения рабочих мест по Ethernet внутренняя скорость выросла до 1 Гбит/с, а задержка снизилась до 1–2 мс.
Куда лучше ставить роутер в квартире, доме и офисе?
Самая распространённая ошибка — размещение маршрутизатора возле входной двери только потому, что туда приходит кабель провайдера. В результате значительная часть мощности радиосигнала расходуется на улицу, лестничную площадку или соседние помещения, тогда как удалённые комнаты получают ослабленный сигнал.
Современные диапазоны 2,4 и 5 ГГц обладают различными характеристиками. Частота 2,4 ГГц обеспечивает большую дальность распространения, но сильнее подвержена помехам из-за большого количества соседних сетей. Диапазон 5 ГГц обеспечивает более высокую скорость передачи данных, однако хуже проходит через железобетонные стены. Появляющийся диапазон 6 ГГц ещё сильнее зависит от препятствий, поэтому требует более плотного размещения точек доступа.
При проектировании больших домов площадью свыше 180–200 м² одной точки доступа обычно недостаточно. Намного эффективнее использовать две или три точки Wi-Fi, объединённые кабельной инфраструктурой и поддерживающие Mesh или централизованное управление. Такое решение обеспечивает непрерывный роуминг без разрывов соединения при перемещении между этажами.
Куда лучше ставить роутер в квартире?
Железобетон способен ослаблять радиосигнал на десятки децибел. Металлические двери, зеркала с металлизированным покрытием, аквариумы большого объёма, отопительные стояки и лифтовые шахты также существенно ухудшают качество покрытия. Именно поэтому расположение оборудования нередко влияет на скорость сильнее, чем выбор более дорогой модели роутера.
Мини-кейс. В квартире площадью 92 м² маршрутизатор первоначально находился в прихожей рядом со входной дверью. В спальне скорость загрузки не превышала 40–50 Мбит/с. После переноса оборудования примерно на 6 метров в центральную часть квартиры скорость выросла до 280–320 Мбит/с без какой-либо замены оборудования.
Куда лучше ставить роутер в частном доме?
Попытка покрыть одним устройством дом площадью 250–350 м² почти всегда приводит к появлению зон с нестабильным сигналом. Гораздо эффективнее заранее предусмотреть кабельную разводку к потолочным точкам доступа. Именно так строятся сети в современных гостиницах, бизнес-центрах и административных зданиях.
Основной компромисс распределённой сети заключается в увеличении первоначальных затрат на прокладку дополнительных кабелей. Зато владелец получает значительно более стабильное покрытие, возможность масштабирования и отсутствие необходимости использовать многочисленные усилители сигнала, которые часто уменьшают общую производительность сети.
Куда выводить розетки в квартире и на какой высоте их устанавливать?
При проектировании структурированной кабельной системы сначала определяют расположение мебели и оборудования, а уже затем выбирают место установки розеток. Если выполнить разводку без привязки к интерьеру, после ремонта нередко оказывается, что розетка скрыта за шкафом, диваном или кухонным гарнитуром. Перенос точки подключения после завершения отделки требует вскрытия стен или использования наружных кабель-каналов.
Для рабочих мест чаще всего предусматривают двойную информационную розетку RJ-45 рядом с электрическими розетками. Такое решение позволяет одновременно подключить компьютер и IP-телефон, компьютер и сетевой принтер либо компьютер и дополнительную точку доступа. Если сегодня используется только один кабель, второй становится резервом для модернизации сети через несколько лет.
В зоне телевизора обычно выводят не менее двух информационных линий. Современный Smart TV, игровая приставка, медиаплеер, IPTV-приставка, аудиоресивер и система домашней автоматизации постепенно увеличивают количество сетевых подключений. Один кабель быстро оказывается недостаточным.
При размещении потолочных точек доступа Wi-Fi кабель выводится непосредственно в место крепления оборудования. Такой способ позволяет отказаться от наружных проводов и обеспечивает максимально эффективное распространение радиосигнала. Именно поэтому в офисах, гостиницах, торговых центрах и современных коттеджах точки доступа всё чаще устанавливаются на потолке.
Куда монтировать кабельные лотки и как организовать кабельные трассы?
В административных зданиях и на промышленных объектах лотки обычно размещают под потолком технических помещений, коридоров или фальшпотолков. В жилых домах аналогичную функцию выполняют закладные трубы, гофра, кабель-каналы или специальные ниши внутри перегородок. Главная задача трассы — обеспечить возможность последующей замены кабеля без разрушения строительных конструкций.
Заполнять кабельный лоток полностью нельзя. Инженерная практика предусматривает резерв свободного пространства, позволяющий впоследствии добавить новые линии. Обычно коэффициент заполнения не превышает 40–60 %. Это облегчает охлаждение кабелей, упрощает обслуживание и снижает вероятность механических повреждений.
Особое внимание уделяют радиусу изгиба. Для витой пары слишком резкий перегиб изменяет геометрию скрутки жил и ухудшает высокочастотные характеристики линии. Для оптоволоконного кабеля нарушение минимального радиуса изгиба способно привести к увеличению затухания сигнала или даже повреждению волокна.
Где разместить серверную стойку или коммутационный шкаф?
Даже в обычном частном доме небольшой настенный шкаф значительно упрощает эксплуатацию сети. Внутри размещаются патч-панель, коммутатор, маршрутизатор, оптический терминал, блок бесперебойного питания, контроллер системы видеонаблюдения, оборудование домофонии и элементы автоматизации здания.
В коммерческих объектах чаще применяются серверные стойки стандарта 19 дюймов. Такой формат обеспечивает совместимость оборудования различных производителей и позволяет легко модернизировать инфраструктуру без изменения кабельной системы.
Коммутационный шкаф не рекомендуется устанавливать в ванной комнате, на неутеплённом балконе, возле отопительных приборов, в помещениях с повышенной влажностью или в местах, где отсутствует естественная циркуляция воздуха. Электронное оборудование выделяет тепло, а перегрев сокращает срок службы коммутаторов, источников питания и маршрутизаторов.
Как изменились подходы к размещению слаботочных сетей за последние годы?
Ранее интернет подключался к одному стационарному компьютеру, телевизионный кабель прокладывался отдельно, телефонная линия существовала самостоятельно, а видеонаблюдение и охранная сигнализация строились полностью независимо. Каждая новая система требовала новой трассы, новых отверстий в стенах и дополнительных кабель-каналов.
Переход к структурированным кабельным системам позволил объединить передачу данных, IP-телефонию, видеонаблюдение, контроль доступа, мультимедиа и элементы умного дома в единую инфраструктуру. Универсальная витая пара и оптоволоконные магистрали сделали сеть значительно более гибкой и пригодной для модернизации.
В качестве альтернативы неоднократно предпринимались попытки полностью отказаться от кабелей и использовать исключительно беспроводные технологии. На практике такой подход оказался тупиковым для объектов с высокой нагрузкой. Радиоканал ограничен доступным спектром, зависит от уровня помех и не обеспечивает такую же стабильность, как проводное соединение. Другим временным решением стало массовое применение PLC-адаптеров, передающих данные по электропроводке. Их эффективность существенно зависит от качества электрической сети, поэтому технология так и не стала универсальным стандартом.
Сегодня кабель остаётся основой любой современной инфраструктуры передачи данных. Беспроводные технологии продолжают активно развиваться, однако практически каждая точка доступа Wi-Fi, базовая станция Mesh или промышленный контроллер всё равно подключаются к проводной сети. Именно кабель обеспечивает необходимую пропускную способность, минимальную задержку и возможность дальнейшего масштабирования.
Инженерные нюансы, которые редко учитывают при проектировании
Практика эксплуатации показывает, что примерно через 7–10 лет после строительства большинство объектов получает новое оборудование. Появляются дополнительные камеры видеонаблюдения, точки доступа Wi-Fi, системы контроля доступа, мультимедийные панели и устройства автоматизации. Если кабельная инфраструктура изначально проектировалась без запаса, модернизация становится дорогостоящей.
Ещё одна особенность заключается в постепенном росте требований к скорости передачи данных. Если двадцать лет назад домашнего подключения 100 Мбит/с было более чем достаточно, сегодня всё чаще используются гигабитные тарифы, а сетевое оборудование с портами 2,5 и 10 Гбит/с становится стандартом для новых объектов. Поэтому использование качественного кабеля Cat6 или Cat6A во время строительства позволяет избежать полной замены кабельной системы в будущем.
Инженеры также рекомендуют маркировать обе стороны каждой линии. На объекте с несколькими десятками кабелей отсутствие маркировки увеличивает время поиска неисправности в несколько раз. Простая система нумерации значительно сокращает обслуживание и практически не влияет на стоимость проекта.
Последний нюанс касается резервирования. Если к месту установки телевизора, рабочего места или точки доступа сразу проложены две независимые линии, вероятность повторного ремонта при выходе кабеля из строя становится минимальной. Такой резерв особенно востребован в зданиях, где отделка уже завершена и повторная прокладка связана с серьёзными затратами.
Сравнение способов построения домашней сети
| Критерий | Структурированная кабельная система | Только Wi-Fi | PLC-адаптеры по электропроводке |
|---|---|---|---|
| Стабильность соединения | Очень высокая, практически не зависит от внешних факторов | Зависит от стен, расстояния и помех | Зависит от состояния электропроводки |
| Максимальная скорость | До 10 Гбит/с и выше при использовании Cat6A и соответствующего оборудования | Зависит от стандарта Wi-Fi и условий распространения сигнала | Обычно значительно ниже паспортных значений |
| Масштабирование | Добавление новых устройств выполняется через коммутатор | Требуются дополнительные точки доступа | Ограничено качеством электросети |
| Надёжность | Высокая даже при большой нагрузке | Снижается при большом количестве клиентов | Чувствительна к бытовым электроприборам |
| Оптимальная область применения | Квартиры, дома, офисы, коммерческие объекты | Мобильные устройства | Временное решение при отсутствии кабельной разводки |
Основные элементы современной слаботочной инфраструктуры
| Элемент | Назначение | Рекомендуемое место установки | Особенности |
|---|---|---|---|
| Оптоволоконный ввод | Подключение к сети провайдера | Техническое помещение | Необходимо соблюдать минимальный радиус изгиба |
| Оптический терминал ONT | Преобразование оптического сигнала | Коммутационный шкаф | Требует электропитания |
| Маршрутизатор | Организация локальной сети и Wi-Fi | Центральная часть объекта либо шкаф с внешними точками доступа | Кабель провайдера подключается в WAN-порт |
| Коммутатор | Распределение сети между устройствами | Коммутационный шкаф | Количество портов выбирают с запасом |
| Патч-панель | Организация кабельной системы | Коммутационный шкаф | Упрощает обслуживание сети |
| Информационная розетка RJ-45 | Подключение конечных устройств | Рабочие места, телевизионные зоны, оборудование | Желательно предусматривать резервную линию |
| Точка доступа Wi-Fi | Беспроводное покрытие | Центр помещения или потолок | Лучше подключать отдельной кабельной линией |
Часто задаваемые вопросы
Кабель провайдера подключается исключительно в WAN-порт, обозначенный как Internet. LAN-порты предназначены для компьютеров, телевизоров, коммутаторов и другой техники.
Оптимальное место — ближе к геометрическому центру квартиры на высоте около 1,5–2 метров. Не рекомендуется устанавливать маршрутизатор внутри шкафов, металлических ниш и рядом с электрощитом.
Лучше всего заводить оптоволокно в техническое помещение или коммуникационный шкаф, откуда выполняется разводка локальной сети по всему дому.
Компьютер подключается к LAN-порту маршрутизатора либо к сетевому коммутатору. Прямое подключение к линии провайдера используется только в отдельных случаях.
Высота определяется местом установки оборудования. Розетка должна оставаться доступной, а подключённый кабель не должен находиться под натяжением или иметь резкие перегибы.
Коммутационный шкаф собирает все линии в одной точке, облегчает обслуживание, модернизацию сети и позволяет аккуратно разместить маршрутизатор, коммутатор, патч-панель и другое оборудование.
